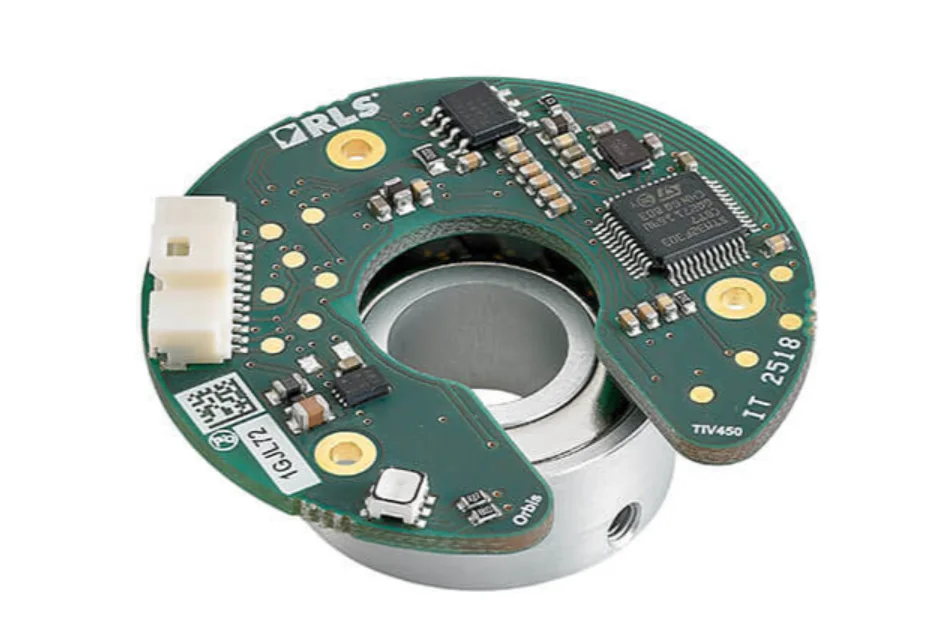

ORBIS带备用电池多圈绝对式磁旋转编码器
性能优势：
- 多圈计数器由电池供电
- 扩展的温度范围
- 降低精度的热漂移
技术参数：
电气参数
分辨率：
14位
精度：
±0.25°（最佳安装）
精度热漂移：
±0.003°/°C
工作温度：
-40°C至+105°C
安装公差轴向（ΔZ）位移：
3.5毫米标称±0.5毫米
主电源电压：
4.5 V至5.5 V（在连接器处）
电流消耗典型值：
70 mA（无输出负载）
电池电源电压：
3.15 V至4.1 V（在连接器上）
电池监控错误阈值电压：
3.05 V
电池监控警告阈值电压：
3.15 V
来自电池的电源电流（在断开主电源的情况下）：
30 V（速度<8000 RPM）在VBAT = 3.5 V时
来自电池的电源电流（已连接主电源）：
4μA
注意事项：
请勿在未连接外部电池的情况下使用Orbis BBM。 如果仅连接电池电源，则无法与编码器通信，并且LED指示灯将熄灭。 要建立通信，必须将编码器连接到主电源。

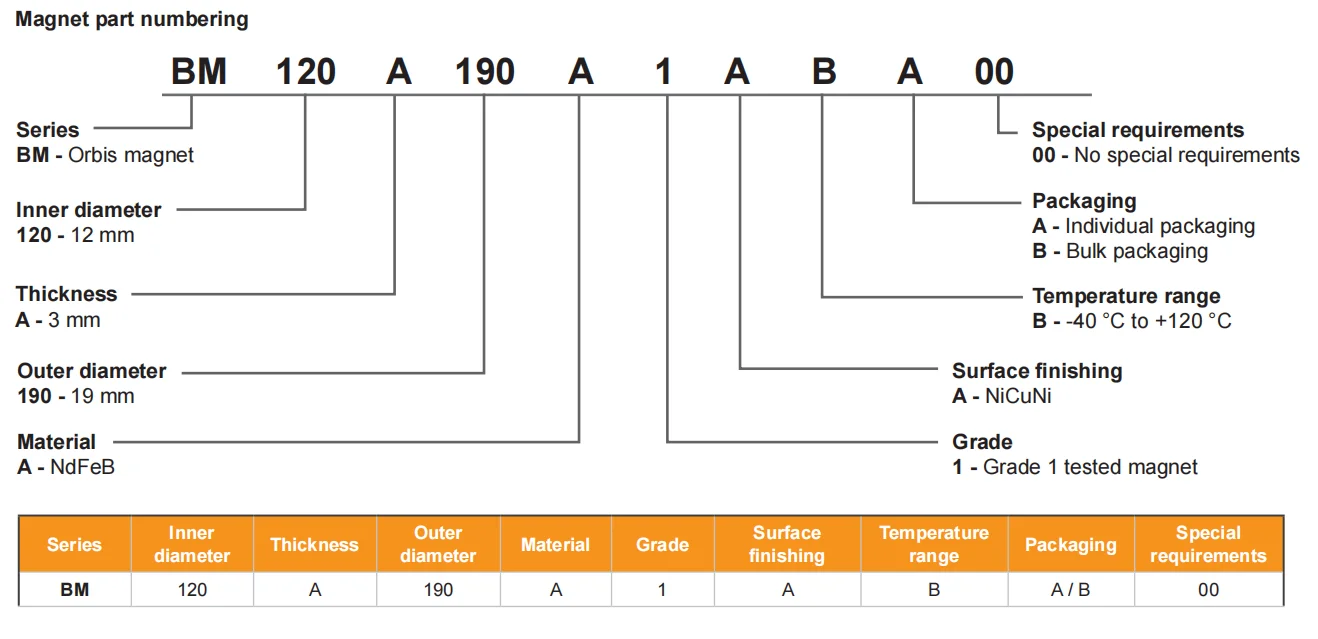

以下是Orbis带备用电池多圈绝对式磁旋转编码器的读头和磁环的选型参数，请对应下述介绍进行选型：

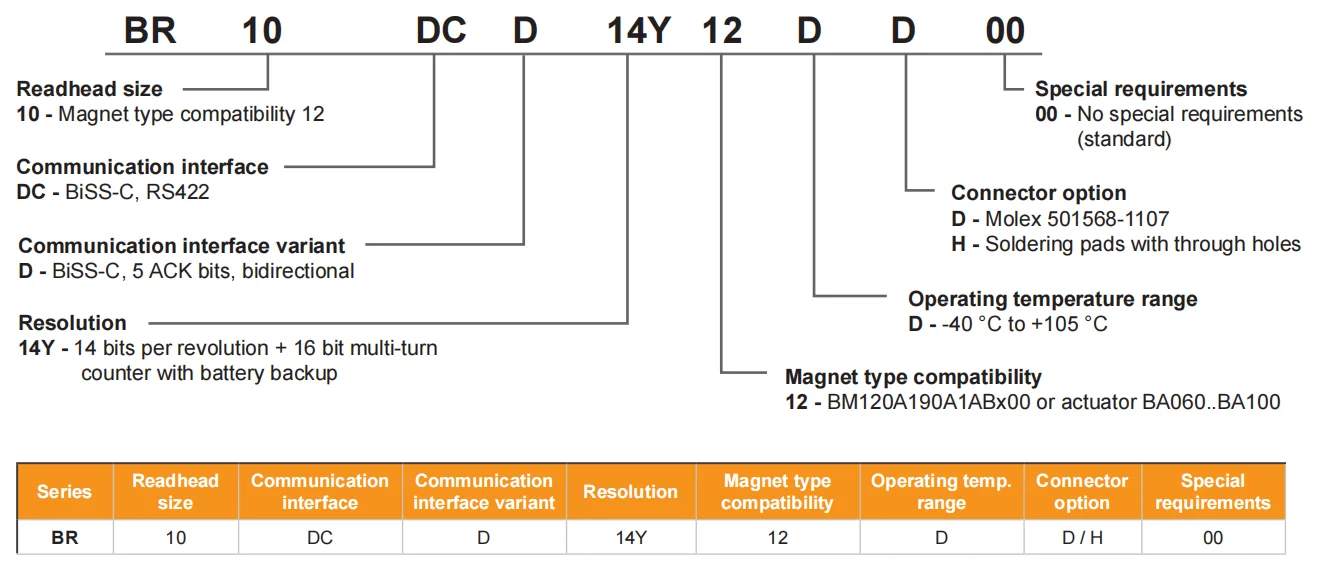

读数头选型：
