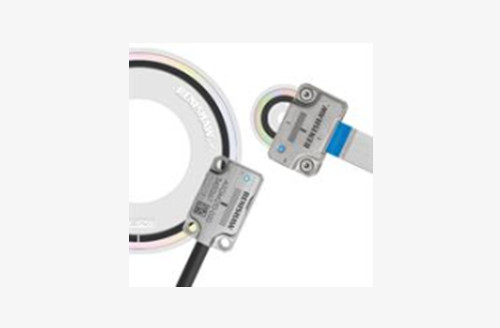

配有RCDM圆型码盘的ATOM™增量式光栅系统
特性
- 读数头尺寸：20.5 x 12.7 x 8.35 mm（FPC型：20.5 x 12.7 x 7.3 mm）
- 分辨率达1 nm
- 速度达20 m/s
- 模拟或数字输出
- 低电子细分误差 (SDE)：20 µm型号 < ±75 nm，40 µm型号 < ±120 nm
优点
- 微型封装
- 光学滤波系统设计具有很强的抗污能力
- 诊断组件用以协助完成复杂安装并进行系统优化
- 码盘编码器适合小型旋转应用
- 品质保证
技术规格
测量标准
玻璃码盘
读数头尺寸 (LxWxH)
线缆型：20.5 mm x 12.7 mm x 8.35 mmFPC型：20.5 mm x 12.7 mm x 7.3 mm
栅距
20 µm和40 µm
热膨胀系数
~8 µm/m/°C
码盘外径
40 µm：17 mm至108 mm20 µm：30 mm至108 mm如需更大尺寸，请联系雷尼绍
刻线数
40 µm：1024至8192
20 µm：4096至16384
参考零位
单个参考零位
刻划精度
± 0.5 µm
最大速度
模拟
数字
（详见规格手册）40 µm：可达20 m/s20 µm：可达10 m/s视接口类型而定，详见规格手册40 µm：可达20 m/s20 µm：可达10 m/s
电子细分误差 (SDE)
40 µm型：通常 < ±120 nm20 µm型：通常 < ±75 nm
动态信号控制
实时信号调节，包括自动增益控制 (AGC) 和自动偏置控制 (AOC)，整个工作条件范围内实现性能优化
增量信号
模拟
数字
1 Vpp
分辨率从10 µm至1 nm（查看规格手册了解角度分辨率详情）
电气连接
线缆型读数头：板内连接器与Ri、Ti和ACi接口或15针D型连接器兼容
FPC读数头：16芯线，0.5 mm针距，与ACi接口兼容
电源
5 V ± 10% < 50 mA（读数头），< 200 mA（采用Ti接口），< 100 mA（采用Ri接口），< 100 mA（采用ACi接口）（无终端）
振动（工作）
55 Hz至2000 Hz时，最大振动为100 m/s²
冲击（非工作）
1000 m/s²，6 ms，½正弦
工作温度
0 °C至+70 °C
防护等级
线缆型：IP40 Ri接口 IP20
FPC型：IP20（安装护盖）Ri/Ti接口：IP20ACi接口：IP00
